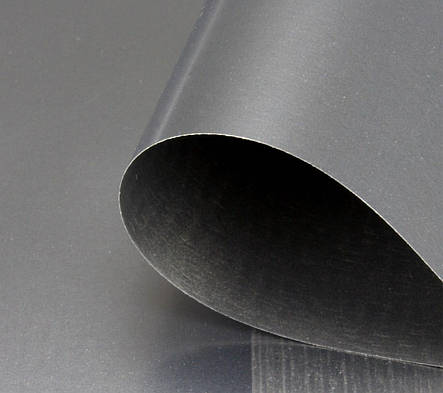

YSHIELD MCL61 – екрануюча плівка з аморфного кобальтового сплаву для екранування низькочастотних змінних магнітних полів. Плівка також екранує низькочастотні (НЧ) і високочастотні поля (ВЧ) електричні поля.
Статичні магнітні поля. Плівка для екранування магнітного поля MCL61 не являє собою MUMETALL®. Компанія YSHIELD використовує новіший сплав, який забезпечує краще екранування. MUMETALL® використовується для екранування статичних магнітних полів і має досить низький ефект екранування. YSHIELD використовує сплав на основі кобальту, ефект екранування якого збільшується від збільшення частоти магнітних полів. Постійні магнітні поля MCL61 не екранує.
У порівнянні з MUMETALL® плівка для екранування MCL61 має багато переваг. MUMETALL® м'яка який і чутливий, при згинанні, ударах та обробці дуже швидко знижується ефект затухання. MCL61 залишається гнучким, але твердим навіть при невеликих радіусах вигину. Ефект затухання залишається постійним навіть за високих механічних навантажень плівки.
Оскільки смужки кобальту мають товщину всього 20 мкм та ширину 50 мм і мають гострі краї, компанія «YSHIELD» ламінує їх для захисту. Завдяки ламінації MCL61 стійкий до корозії навіть у вологому середовищі. Завдяки ширині плівки 61 см великі ділянки екрануються швидше в порівнянні зі смугами MUMETALL® шириною 15 див. MCL61 легко ріжеться ножицями.
Технічні характеристики плівки для екранування магнітного поля YSHIELD MCL61
| Ширина плівки | 61 см |
| Довжина плівки | за 1 м / рулон 20 м / рулон 290 м |
| Затухання низькочастотного магнітного поля | 30 дБ (97 %) затухання залежить від кількості фаз, скручування кабелю, розміру зони і т. д. |
| Затухання високочастотного магнітного поля | 75 дБ |
| Вага | 265 г/м2 |
| Товщина матеріалу | 0,1 мм |
| Колір | сріблястий |
| Проникність | μ 2 = 10000; μ 4 = 25 000; макс. = 100 000 |
| Поляризація насичення Bs | 0,55 Тл |
| Коерцитивна напруженість поля Hc | 0,5 А/м |
| Залишок Br/Bs | 0,7 |
| Температура Кюрі Tc | 225 °C |
| Склад | поліестер, Co69, Fe4, Mo4, Nb1, Si16, B7 |
Обробка плівки для екранування магнітного поля YSHIELD MCL61
Попередження: ріжучі кромки плівки гострі як ніж!
Важливо: важко склеїти плівку без складок, найкраще покривати поверхню суцільним покриттям.
Екранування стін, стелі, підлоги: найкраще використовувати монтажний клей з високо в'ється язкістю, який прилипає до неабсорбуючих поверхонь. Розгладьте клей, нанесіть плівку, розгладжуйте притискним валиком або шваброю. Листи MCL61 повинні бути накладені один на один та обов'язково вирівняні перекриття, потім зафарбуйте плівку будь-якою комерційною синтетичною дисперсійною фарбою. Зверніть увагу, що плівка є бар'єр єром для водяної парі на стінах!
Заземлення. MCL61 електрично ізольована. Для заземлення кожна смуга повинна бути пригвинчена диском, який проникає в поліефірну плівку.
| Основні атрибути | |
|---|---|
| Виробник | Yshield |
- Ціна: 5 920 ₴
